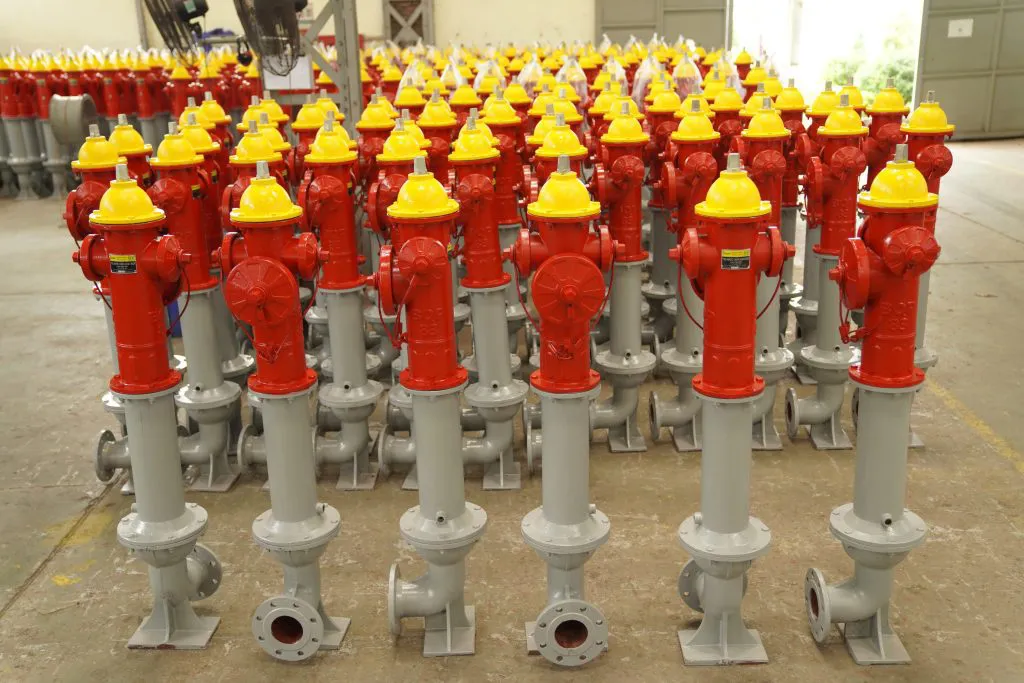

🔝 Trụ Nước Chữa Cháy 3 Cửa Kiểu Dáng Mới BQP-02 (83MEC) Bộ Quốc Phòng: Lột Xác Về Thiết Kế, Tối Ưu Hiệu Suất
1. Giới Thiệu Chung: Trụ Nước Chữa Cháy 3 Cửa – Yếu Tố Quyết Định Cho PCCC Ngoại Vi
1.1. Trụ Nước Chữa Cháy Là Gì?
Trụ nước chữa cháy là thiết bị PCCC lắp đặt ngoài trời, trực tiếp kết nối với mạng lưới cấp nước công cộng, đóng vai trò là điểm lấy nước chính cho xe chữa cháy. Đặc biệt, Trụ nước chữa cháy 3 cửa Bộ Quốc Phòng (83MEC) là thiết bị không thể thiếu tại các khu công nghiệp, khu dân cư mật độ cao, và các khu đô thị lớn, cho phép xe chữa cháy lấy lượng nước lớn cùng lúc, hoặc cung cấp nước cho nhiều vòi chữa cháy khác nhau.
1.2. Trụ Nước Chữa Cháy 3 Cửa BQP-02: Phiên Bản Cải Tiến Đột Phá
Nhằm đáp ứng yêu cầu kỹ thuật ngày càng cao và khắc phục các hạn chế của mẫu cũ (Model BQP-00), Nhà máy Cơ khí 83 (83MEC) – Bộ Quốc Phòng đã cho ra mắt Trụ nước chữa cháy 3 cửa kiểu dáng mới BQP-02. Phiên bản này được thiết kế lại nhằm tối ưu hóa hiệu suất thủy lực, độ bền và tính năng sử dụng.
Cách lắp đặt trụ cứu hỏa Bộ Quốc Phòng
Để lắp đặt được trụ cứu hỏa Bộ Quốc Phòng chính xác, phục vụ tốt cho công việc chữa cháy sau này, cần tìm hiểu kỹ các thông tin của sản phẩm để có phương án lắp đặt phù hợp.
Với tính năng hoạt động của mình, trụ cứu thường được lắp với đường ống cấp nước, để khi có hỏa hoạn, nước sẽ được cung cấp trực tiếp từ trụ. Vì vậy không gian lắp đặt phù hợp nhất là trên vỉa hè, ngoài đường, khuôn viên công cộng có đường nội bộ.
Trụ cứu hỏa Bộ Quốc Phòng hay trụ 3 cửa Bộ Quốc Phòng được nhà máy cơ khí Z183 thuộc Bộ Quốc Phòng sản xuất. Đây được xem là một thiết bị cứu hỏa hàng chính hãng Việt Nam.
Một số thông tin về sản phẩm:
- Màu sắc: Sơn Đỏ - Xám
- Chất liệu: Gang 18-36 xám
- Đầu vào: D100 (thường hay được gọi là trụ cứu hỏa dn100)
- Ngõ ra: 2xDN65
- Áp suất làm việc: 10bar
Lưu ý khi lắp đặt trụ cứu hỏa bộ Quốc phòng cần phải đảm bảo được những khoảng cách giữa hai trụ gần nhau, khoảng cách từ trụ đến mép đường, khoảng cách chiều cao của trụ nhô lên khỏi mặt đường (đối với trụ nổi).
Khi vận chuyển và lắp đặt thi công, cần phải thực hiện nhẹ nhàng, tránh cho phần dưới của trụ va chạm mạnh xuống nền đất cứng, vật dụng cứng. Nếu chịu 1 lực va chạm mạnh trụ sẽ giảm đi độ bền và hiệu quả hoạt động.
Trong quá trình xiết bu-long vào bích thép phải đảm bảo xiết đều trên toàn bộ bích, tránh tình trạng mặt bích bị vênh dẫn đến tình trạng bẻ gãy bích.
2. Thông số kỹ thuật
Thông số kỹ thuật trụ chữa cháy bộ quốc phòng
| TRỤ NỔI | |||
| 1. | Áp suất làm việc – Working presure | KG/cm2 | 10 |
| 2. | ÁP suất thử – Test pressure | KG/cm2 | 20 |
| 3 | Hành trình của van – Trip of valve | mm | 30 |
| 4. | Chiều cao của trụ (tính từ đỉnh cao nhất đến đáy đế van khi van đóng kín) |
||
| – High of fire hydrant (top valve root when closing valve) |
mm | 1175 | |
| 5. | Số vòng quay cần thiết để mở hết hành trình của van | ||
| – Number of cicle for open valve | Vòng | 5 | |
| 6. | Đường kính trong của thân trụ – Inside diameter of fire hydrant | mm | 125 |
| 7. | Đườnh kính trong của họng ra – Inside diameter of taked valve | ||
| – Họng lớn – Big valve | mm | 110 | |
| – Họng nhỏ – Small valve | mm | 69 | |
| 8. | Kích thước bích nối của thân trụ dưới (ct số 19) – Bero of connect flanged of under fire hydrant | ||
| – Đường kính vòng tâm lỗ bắt bu lông – Diameter of centre hole bolt | mm | 280 | |
| – Đườngkính lỗ bắt bu lông – Diameter of hole bolt | mm | 22 | |
| – Số lỗ chia đều – Number of hole | Lỗ | 8 | |
| 9. | Chìa khoá đóng, mở chuyên dùng – Five, sided wrench | z/s | 5/22 |
| 10. | Khối lượng 1 bộ – Total weight | Kg | 110 |
Bảng kê chi tiết trụ chữa cháy TN125 bộ quốc phòng
| TÊN CHI TIẾT | SL | VẬT LIỆU |
| Gioăng bích kín | 01 | Bột Amiăng |
| Gioăng họng to | 01 | Cao su chịu nhiệt |
| Chốt hãm họng to | 01 | Thép 35 |
| Đệm cao su | 01 | Cao su chịu nhiệt |
| Họng to | 01 | Thép 35 |
| Nắp họng to | 01 | Gang C418-36 |
| Xích bảo vệ nắp họng | 03 | Thép CT3 |
| Mắt xích 1 | 01 | Thép CT3 |
| Bu lông M6x40 | 01 | Thép 35 |
| Trục van | 01 | Thép 45 |
| Ống chặn | 01 | Thép 35 |
| Chốt hãm ống chặn | 01 | Thép CT3 |
| Vòng đệm | 01 | Thép CT3 |
| Cánh chặn | 01 | Thép CT3 |
| Chốt trụ | 01 | Thép CT3 |
| Bạc ren II | 01 | Thép 3×13 |
| Trục ren | 01 | Thép 3×13 |
| Bạc | 01 | Thép CT3 |
| Bu lông hãm | 01 | Thép 35 |
| Nắp van | 01 | Gang C415 |
| Vít M8x40 | 04 | Thép 3×13 |
| Gioăng | 01 | Cao su chịu nhiệt |
| Cánh van | 01 | Gang C415 -32 |
| Chốt tán | 01 | Thép CT3 |
| Đệm cao su | 01 | Cao su chịu nhiệt |
| Thân trụ III | 01 | Gang C418-36 |
| Đệm cao su | 01 | Cao su chịu nhiệt |
| Đai ốc M20 | 12 | Thép 35 |
| Vòng đệm 20 | 12 | Thép CT3 |
| Bu lông M20x75 | 12 | Thép 35 |
| Thân trụ II | 01 | Gang 18-36 |
| Đệm cao su | 01 | Cao su chịu nhiệt |
| Đai ốc M16 | 08 | Thép 35 |
| Vòng đệm 16 | 08 | Thép CT3 |
| Bu lông M16x60 | 08 | Thép 35 |
| Thân trụ I | 01 | Gang 18-36 |
| Đệm cao su | 02 | Cao su chịu nhiệt |
| Nắp họng nhỏ | 02 | Gang C418-36 |
| Gioăng họng nhỏ | 02 | Cao su chịu nhiệt |
| Chốt hãm họng nhỏ | 02 | Thép |
| Họng nhỏ | 02 | Thép 35 |
| Đệm cao su | 01 | Cao su chịu nhiệt |
| Đai ốc M12 | 06 | Thép 35 |
| Vòng đệm 12 | 06 | Thép CT3 |
| Bu lông M12x55 | 06 | Thép 35 |
| Bạc Ren I | 01 | Thép 3×13 |
KÍCH THƯỚC MẶT BÍCH CHỜ
| Kích thước | D | D1 | D2 | d |
| DN100 | 100 | 180 | 220 | 19 |
| DN125 | 125 | 209 | 245 | 19 |
3. Ưu Điểm
Những thay đổi trong thiết kế đã mang lại hàng loạt ưu điểm vượt trội cho Trụ nước chữa cháy 3 cửa kiểu dáng mới BQP-02 (83MEC):
3.1. Tối Ưu Hóa Hiệu Suất Thủy Lực (Flow Optimization)
-
Giảm Tổn Hao Áp Suất: Nhờ khắc phục được các chỗ thắt, hẹp trong kết cấu, trụ BQP-02 giảm thiểu tối đa tổn hao áp suất nước. Điều này có ý nghĩa cực kỳ quan trọng trong thực chiến, giúp xe chữa cháy hút được nước với áp lực mạnh nhất, tăng hiệu quả dập lửa.
-
Đảm bảo Chiều Cao Chuẩn: Việc dịch chuyển cụm van xuống thấp đảm bảo chiều cao kỹ thuật (1175mm) theo các quy chuẩn PCCC mới, tránh trường hợp lắp đặt bị sai quy cách.
3.2. Nâng Cao Độ Bền và Tuổi Thọ Sản Phẩm
-
Giảm Lực Đóng Mở: Bạc ren làm bằng Đồng vàng thay thế thép 304 giúp giảm ma sát đáng kể, làm cho việc đóng mở nước trở nên nhẹ nhàng, nhanh chóng hơn.
-
Bảo Vệ Ren Thang: Kết cấu phần ren thang đóng mở nước được đưa lên đỉnh trụ và không bị ngập trong nước. Điều này ngăn ngừa hiện tượng ăn mòn, gỉ sét ren thang, tăng tuổi thọ của sản phẩm và đảm bảo thao tác đóng mở van luôn trơn tru sau nhiều năm sử dụng.
-
Độ Kín Hoàn Hảo: Mối ghép làm kín giữa trục và nắp bảo vệ ở đỉnh trụ sử dụng gioăng cao su chất lượng cao, đảm bảo độ kín tốt hơn, ngăn nước rò rỉ và bảo vệ các bộ phận bên trong.
-
Họng Nối Gang Cầu Chính Xác: Các họng nối nhanh ở cửa ra đúc bằng gang cầu chính xác thay vì vật liệu thông thường, tăng độ bền và khả năng chịu va đập trong quá trình kết nối vòi.
3.3. Đảm Bảo Tính Pháp Lý và Tiêu Chuẩn Kỹ Thuật
-
Tiêu Chuẩn Sản Xuất: Sản phẩm được sản xuất trên dây chuyền hiện đại theo tiêu chuẩn TCVN 6379:1998 (Tiêu chuẩn Việt Nam về Trụ nước chữa cháy).
-
Có Kiểm Định PCCC: Trụ nước chữa cháy 3 cửa BQP-02 (83MEC) được kiểm định bởi Cục PCCC và CNCH, đảm bảo tính pháp lý tuyệt đối để nghiệm thu công trình PCCC.
4. Thông Số Kỹ Thuật Chung (Theo TCVN 6379:1998)
Mặc dù kiểu dáng và vị trí van được thay đổi, các thông số kỹ thuật cốt lõi của Trụ nước chữa cháy 3 cửa BQP-02 (83MEC) vẫn đảm bảo tuân thủ TCVN 6379:1998:
-
Số cửa ra: 3 cửa (1 cửa lớn D100 và 2 cửa nhỏ D65 hoặc D80 tùy loại).
-
Vật liệu: Gang đúc nguyên khối chịu áp lực cao.
-
Áp suất làm việc: Thường là PN10 hoặc PN16.
-
Chiều cao trụ: Tùy thuộc vào loại trụ nổi hoặc trụ ngầm, nhưng trụ kiểu mới đảm bảo chiều cao quả van 1175mm.
-
Xuất xứ: Việt Nam, Nhà máy Cơ khí 83 (83MEC) – Bộ Quốc Phòng.
