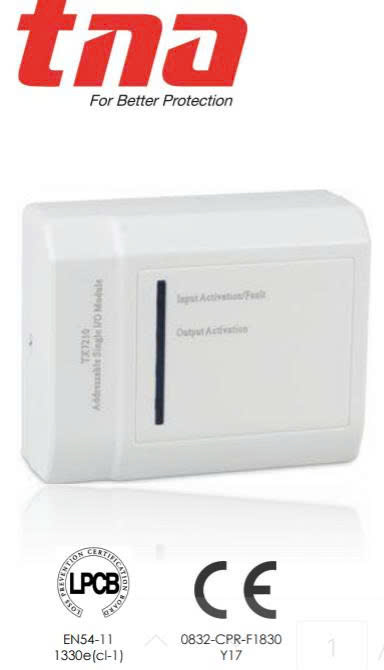

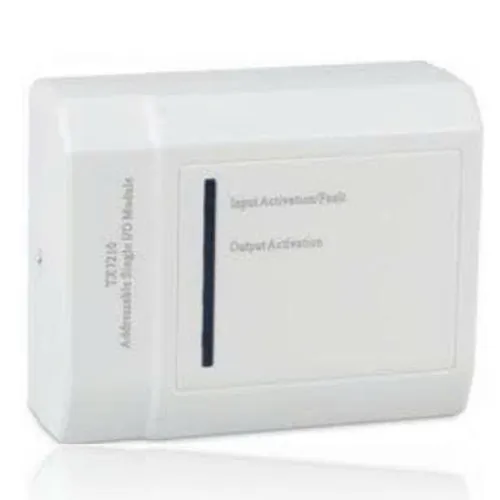

🔑 MODULE GIÁM SÁT NGÕ VÀO ĐIỀU KHIỂN NGÕ RA 24V TX7210 TANDA TNA: Giải Pháp I/O Thông Minh Cho Hệ Thống PCCC Địa Chỉ
Module TX7210 Tanda TNA là thiết bị giao diện đơn (Single Input/Output Module) không thể thiếu để tích hợp hệ thống báo cháy thông minh (như tủ TX7004) với các thiết bị Cơ Điện (M&E) khác trong tòa nhà. Nó cho phép hệ thống PCCC của bạn không chỉ giám sát mà còn điều khiển các thiết bị an toàn một cách tự động và chính xác theo kịch bản cháy.
I. Tính Năng và Lợi Ích Chính (Features & Benefits)
| Tính Năng (Feature) | Mô Tả Dịch và Lợi Ích (Benefit) | Từ Khóa SEO Nổi bật |
| Input/Output Relay Contact and Control Module | Điều khiển ngõ ra (Output) mạnh mẽ qua rơ-le 24Vdc/3A và giám sát ngõ vào (Input) tín hiệu tiếp điểm khô. | Module điều khiển ngõ ra 24V, Rơ-le 24Vdc/3A Tanda |
| Built-in MCU Processor and Digital Addressing | Tích hợp bộ vi xử lý và địa chỉ số hóa, đảm bảo giao tiếp và điều khiển chính xác, không lỗi. | Module địa chỉ Tanda TNA, TX7210 thông minh |
| Built-in feedback signal feature | Có tính năng phản hồi tín hiệu (feedback) sau khi điều khiển, xác nhận thiết bị bên ngoài đã được kích hoạt thành công. | Giám sát phản hồi TX7210 |
| Monitoring for both open and short circuit of the input signal line | Giám sát ngõ vào tự động phát hiện lỗi hở mạch và ngắn mạch trên đường dây tín hiệu bằng điện trở cuối tuyến (5.1KΩ). | Module giám sát ngõ vào Tanda |
| Input Fire or Supervisory Signal Configuration | Có thể cấu hình đầu vào là tín hiệu Báo cháy (Fire) hoặc Giám sát (Supervisory), tăng tính linh hoạt. | Module Input/Output đa năng |
| EN54-18 Compliance & LPCB Approved | Đạt tiêu chuẩn Châu Âu cao nhất và có chứng nhận uy tín. | TX7210 EN54-18, Module LPCB Approved |
| Loop or external power input | Có thể sử dụng nguồn Loop hoặc nguồn ngoài 24VDC để cấp điện cho rơ-le. | Module dùng nguồn Loop và nguồn ngoài |
| Aesthetically pleasing design | Thiết kế thẩm mỹ, nhỏ gọn, phù hợp với kiến trúc hiện đại. | TX7210 Tanda giá rẻ |
II. Thông Số Kỹ Thuật Quan Trọng (Technical Specification)
| Thông Số | Giá Trị | Ghi chú SEO / Kỹ thuật |
| Điện áp Hoạt động | Loop: 24VDC (16V đến 28V) | Nguồn Loop cho giao tiếp và hoạt động cơ bản. |
| Nguồn cấp ngoài (PSU) | External PSU: 20V đến 28VDC | Nguồn ngoài cấp cho đầu ra rơ-le (nếu cần tải lớn). |
| Đầu ra Điều khiển | 24VDC / 2A rating | Rơ-le 24V 2A dùng điều khiển quạt, van. |
| Đầu vào Tín hiệu | Normally Open dry contact | Giám sát tiếp điểm khô Thường Mở (N/O). |
| Điện trở Đầu vào | 5.1Kohms / ¼ W | Bắt buộc cho tính năng giám sát ngõ vào lỗi. |
| Tiêu thụ Dòng điện | Loop Standby: 0.6mA | Tiêu thụ năng lượng rất thấp. |
| Nhiệt độ Hoạt động | $-10^\circ C$ đến $+50^\circ C$ |
III. Ứng Dụng Chiến Lược (Strategic Application)
Module giám sát ngõ vào điều khiển ngõ ra 24V TX7210 Tanda TNA là cầu nối để thực hiện các hành động tự động trong kịch bản cháy:
-
Điều khiển: Nhận lệnh từ tủ trung tâm để kích hoạt rơ-le, từ đó:
-
Thả khóa cửa từ.
-
Tắt hệ thống điều hòa không khí (AHU).
-
Kích hoạt quạt hút khói.
-
Kích hoạt bơm chữa cháy phụ.
-
-
Giám sát: Giám sát trạng thái của các thiết bị khác (ví dụ: công tắc áp suất van, công tắc dòng chảy sprinkler) và báo cáo địa chỉ chính xác về tủ trung tâm.
ỨNG DỤNG VÀ ƯU ĐIỂM CỦA CÁC MODULE ĐỊA CHỈ TANDA
1. MODULE GIÁM SÁT KHU VỰC ĐỊA CHỈ TX7201
TX7201 là cầu nối cần thiết khi bạn muốn tích hợp các thiết bị báo cháy thông thường vào hệ thống địa chỉ thông minh.
Ứng Dụng Chính (Applications)
-
Tích hợp Đầu báo Thường:
-
Sử dụng để kết nối các Đầu báo Khói/Nhiệt thông thường 24V (ví dụ: MPF-65S, MPF-306A) và các Nút nhấn Báo cháy Thường vào hệ thống địa chỉ.
-
-
Nâng cấp Hệ thống:
-
Lý tưởng cho các dự án nâng cấp hệ thống PCCC cũ từ thông thường sang địa chỉ, giúp tiết kiệm chi phí thay thế toàn bộ đầu báo cũ mà vẫn tận dụng được ưu điểm của hệ thống địa chỉ.
-
-
Khu vực Đặc biệt:
-
Lắp đặt tại các khu vực mà việc sử dụng đầu báo địa chỉ quá tốn kém hoặc không cần thiết (như hành lang dài, nhà kho nhỏ), nhưng vẫn yêu cầu giám sát chính xác theo địa chỉ.
-
Ưu Điểm Nổi Bật (Key Advantages)
| Ưu Điểm | Giải Thích |
| Giám sát Chính xác (Addressing) | Module chuyển đổi tín hiệu cháy/lỗi khu vực thành tín hiệu địa chỉ cụ thể, giúp tủ trung tâm xác định chính xác vị trí sự cố thay vì chỉ biết "vùng" nào báo cháy. |
| Tiết kiệm Chi phí | Cho phép sử dụng các đầu báo thường có chi phí thấp (tối đa 16 đầu/module), giảm đáng kể chi phí thiết bị so với việc mua 16 đầu báo địa chỉ. |
| Phát hiện Lỗi Nâng cao | Tích hợp tự chẩn đoán lỗi hở mạch/ngắn mạch trên đường dây đầu báo thường, đảm bảo mạch PCCC luôn hoạt động tốt. |
| Độ tin cậy Cao | Sử dụng bộ vi xử lý MCU và quy trình lọc nhiễu sóng đa cấp, giảm thiểu tối đa báo động giả và lỗi hệ thống. |
| Tương thích Tuyệt đối | Được sản xuất cùng hãng với Tủ TX7004, loại bỏ hoàn toàn nguy cơ lỗi giao tiếp (communication compatibility problem). |
2. MODULE ĐẦU VÀO ĐỊA CHỈ TX7200
TX7200 là giải pháp linh hoạt để tích hợp mọi thiết bị không phải của hệ thống báo cháy chính vào mạng lưới địa chỉ PCCC.
Ứng Dụng Chính (Applications)
-
Giám sát Hệ thống Phụ trợ:
-
Sử dụng để giám sát trạng thái của các Công tắc dòng chảy (Flow Switch) hoặc Công tắc áp suất (Pressure Switch) trong hệ thống Sprinkler.
-
-
Kiểm soát Thiết bị:
-
Giám sát trạng thái của các Van (Signal Valves) hoặc các công tắc vị trí khác.
-
-
Tích hợp Tủ Thường:
-
Giám sát tín hiệu báo cháy (tiếp điểm khô) từ Tủ báo cháy thông thường (Conventional Panel) của bên thứ ba, cho phép tủ địa chỉ nhận biết sự kiện báo cháy từ hệ thống cũ.
-
-
Cảnh báo Đa năng:
-
Giám sát các thiết bị bên ngoài cung cấp tín hiệu tiếp điểm khô Thường Mở (N/O) như các cảm biến an ninh, công tắc khẩn cấp...
-
Ưu Điểm Nổi Bật (Key Advantages)
| Ưu Điểm | Giải Thích |
| Linh hoạt Tích hợp | Cho phép kết nối và giám sát rất nhiều loại thiết bị bên thứ ba không phải là thiết bị PCCC chính. |
| Hoạt động bằng Loop | Module được cấp nguồn trực tiếp từ Loop (Loop powered device) và không cần nguồn ngoài (External PSU), giúp tiết kiệm chi phí đi dây và lắp đặt nguồn phụ. |
| Giám sát Tín hiệu Vào | Có khả năng giám sát lỗi hở mạch/ngắn mạch trên đường dây tín hiệu đầu vào (bằng E.O.L.R 5.1KΩ), đảm bảo tính toàn vẹn của mạch tín hiệu từ thiết bị bên ngoài. |
| Cấu hình Đa dạng | Dễ dàng cấu hình đầu vào là tín hiệu Báo cháy (Fire) hoặc Giám sát (Supervisory) tùy theo yêu cầu của hệ thống. |
| Lắp đặt Đơn giản | Nhờ không cần nguồn ngoài và thiết kế nhỏ gọn, việc lắp đặt và bảo trì trở nên rất thuận tiện. |
