ỨNG DỤNG THỰC TẾ CỦA MODULE TX7201 & TX7200 TRONG HỆ THỐNG BÁO CHÁY – PHẦN MỞ RỘNG CHI TIẾT

Hai module địa chỉ TX7201 và TX7200 đều là thành phần cực kỳ quan trọng trong một hệ thống báo cháy thông minh. Chúng giúp hệ thống trở nên linh hoạt, mở rộng dễ dàng, đồng thời tương thích với nhiều loại thiết bị khác nhau từ đầu báo, công tắc giám sát, van sprinkler đến tủ báo cháy thường.
Dưới đây là phần ứng dụng chuyên sâu, được trình bày theo từng nhóm công trình và từng nhu cầu thực tế.

🔥 1. Ứng dụng của Module TX7201 – Zone Monitor

Module TX7201 là giải pháp tối ưu khi công trình cần sử dụng đầu báo thường nhưng vẫn muốn quản lý bằng hệ thống báo cháy địa chỉ. Nó được ứng dụng rất rộng rãi trong nhiều loại dự án nhờ tính linh hoạt và khả năng mở rộng zone hiệu quả.

✅ 1.1. Ứng dụng trong các công trình cải tạo – nâng cấp từ hệ thường sang hệ địa chỉ

Rất nhiều tòa nhà đã lắp đặt hệ báo cháy trước đây nhưng hiện tại muốn nâng cấp lên hệ địa chỉ mà không phải thay toàn bộ đầu báo thường.

TX7201 cho phép:

• Giữ nguyên dây và đầu báo thường cũ.

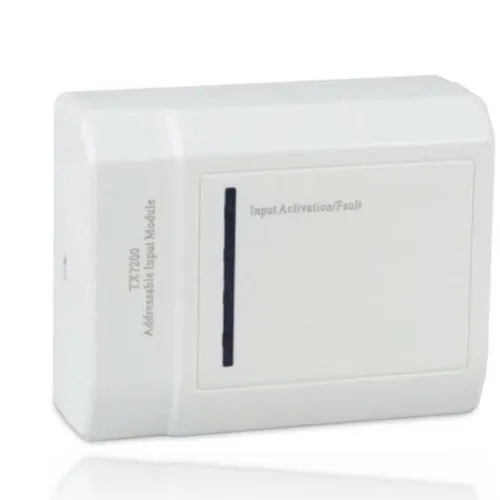

• Chỉ cần bổ sung Module giám sát công tắc không cần nguồn TX7200 Tanda TNA để chuyển tín hiệu sang dạng địa chỉ.

• Giảm chi phí thi công và tiết kiệm thời gian bảo trì.

👉 Ứng dụng tiêu biểu Module giám sát công tắc không cần nguồn TX7200 Tanda TNA:

• Chung cư cũ cải tạo

• Tòa nhà văn phòng đã vận hành lâu năm

• Nhà máy, kho xưởng muốn nâng cấp hệ thống báo cháy

✅ 1.2. Ứng dụng trong khu vực rộng – cần nhiều đầu báo thường

Các khu vực rộng như kho hàng, nhà xưởng, xưởng sản xuất, gara ô tô, tầng hầm thường yêu cầu sử dụng nhiều đầu báo thường để phủ diện tích lớn.

TX7201 cho phép kết nối tối đa 16 đầu báo trong cùng một zone, giúp:

• Tiết kiệm chi phí đầu báo

• Giảm số lượng địa chỉ sử dụng

• Quản lý đồng bộ theo từng khu vực

👉 Ứng dụng tiêu biểu:

• Nhà kho logistic lớn

• Kho chứa hàng hóa dễ cháy

• Nhà xưởng gia công – sản xuất

• Khu vực bãi xe trong tầng hầm

✅ 1.3. Ứng dụng cho các công trình yêu cầu giám sát zone độc lập

Với đèn LED hiển thị trạng thái và khả năng giám sát lỗi, TX7201 phù hợp cho nơi cần kiểm soát zone độc lập:

• Tách thành từng phòng

• Từng phân khu trong nhà máy

• Từng block chung cư

• Từng cửa hàng trong trung tâm thương mại

Điều này giúp xác định điểm cháy nhanh – xử lý kịp thời – hạn chế thiệt hại.

✅ 1.4. Ứng dụng trong các công trình phối hợp nhiều loại đầu báo

Một số dự án sử dụng:

• Đầu báo khói thường

• Đầu báo nhiệt thường

• Đầu báo beam

• Đầu báo gas

TX7201 giúp gom tất cả về một zone và chuyển thành tín hiệu địa chỉ để:

• Đồng bộ hóa hệ thống

• Thuận tiện khi bảo trì

• Giảm số lượng module

🔥 2. Ứng dụng của Module TX7200 – Addressable Input Module

Module TX7200 đóng vai trò nhận diện tín hiệu từ các tiếp điểm khô, vốn là tín hiệu phổ biến trong hệ thống PCCC và các hệ thống kỹ thuật của tòa nhà. Đây là một trong những module quan trọng nhất giúp một hệ báo cháy trở nên liên động – thông minh – tự động hóa.

✅ 2.1. Ứng dụng trong hệ thống Sprinkler & van đường ống nước chữa cháy

TX7200 được sử dụng rộng rãi để giám sát:

• Công tắc áp suất (Pressure Switch)

• Công tắc dòng chảy (Flow Switch)

• Công tắc giám sát van (Supervisory Switch)

• Bộ chỉ thị vị trí van

Khi sprinkler phun nước → áp suất thay đổi → tiếp điểm NO đóng lại → TX7200 gửi tín hiệu báo cháy về trung tâm.

👉 Ứng dụng tiêu biểu:

• Hệ thống chữa cháy sprinkler

• Trạm bơm PCCC

• Đường ống cấp nước chữa cháy

• Các phòng kỹ thuật nước

✅ 2.2. Ứng dụng giám sát tủ báo cháy thường

Nhiều công trình cũ vẫn sử dụng tủ báo cháy thường và muốn tích hợp vào hệ địa chỉ để quản lý tập trung.

TX7200 giúp:

• Nhận tín hiệu báo cháy từ tủ thường

• Chuyển thành tín hiệu địa chỉ

• Đồng bộ hóa toàn hệ thống về 1 trung tâm

✅ 2.3. Ứng dụng trong hệ thống liên động cơ điện (M&E)

Các hệ thống kỹ thuật yêu cầu liên động thường dùng tiếp điểm khô:

• Hệ thống quạt tăng áp – hút khói

• Hệ thống thang máy (dừng tầng cháy)

• Hệ thống đóng/mở cửa chống cháy

• Hệ thống máy phát điện

• Hệ thống bơm tăng áp – bơm chữa cháy

TX7200 nhận biết các trạng thái này và đưa về trung tâm:

• Báo lỗi thiết bị

• Báo sự kích hoạt

• Báo tình trạng bất thường

✅ 2.4. Ứng dụng trong hệ thống an ninh – kiểm soát ra vào

Rất nhiều thiết bị an ninh sử dụng tiếp điểm NO/NC:

• Cảm biến cửa

• Cảm biến kính vỡ

• Cảm biến công tắc từ

• Nút nhấn khẩn (không cấp nguồn)

TX7200 có thể giám sát và gửi về tủ báo cháy để:

• Kích hoạt mở cửa thoát hiểm

• Tắt thang máy khi có báo cháy

• Tạo liên động giữa báo cháy và an ninh

✅ 2.5. Ứng dụng cho các công trình yêu cầu giám sát thiết bị từ xa

Một số thiết bị chỉ có tiếp điểm cảnh báo, không phát tín hiệu điện.

TX7200 phù hợp cho:

• Tủ điện ATS

• Bình khí chữa cháy FM200/CO2

• Tủ điều khiển bơm chữa cháy

• Tủ điều khiển hệ HVAC

Chỉ cần có tiếp điểm NO → TX7200 đọc được → gửi sự kiện về trung tâm.

🔥 3. Tổng kết về ứng dụng – bài bản & toàn diện

Cả hai module đều giúp hệ thống báo cháy địa chỉ:

• Linh hoạt hơn

• Mở rộng dễ dàng

• Tương thích đa hệ thống

• Tiết kiệm chi phí nhưng vẫn đảm bảo tính an toàn – chính xác
