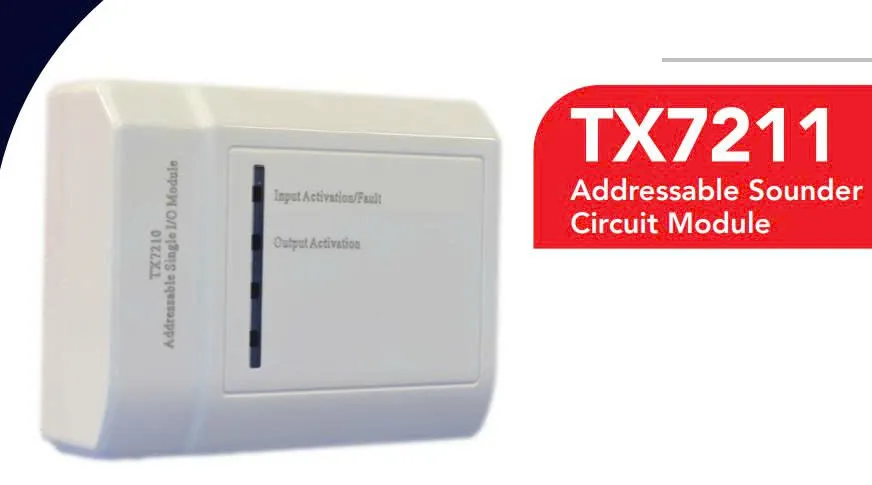

Module điều khiển chuông báo cháy 24V TX7211 Tanda TNA – Giải pháp kích hoạt chuông/còi thông thường trong hệ thống báo cháy địa chỉ

Module điều khiển chuông báo cháy 24V TX7211 Tanda TNA là thiết bị giao diện thông minh (Smart Interface Module) được thiết kế để kết nối và điều khiển các thiết bị cảnh báo âm thanh/ánh sáng thông thường như chuông báo cháy, còi báo cháy, đèn chớp… vào hệ thống báo cháy địa chỉ. Nhờ đó, các công trình có thể tận dụng thiết bị cảnh báo sẵn có nhưng vẫn đảm bảo khả năng giám sát – quản lý lỗi – kích hoạt thông minh của hệ thống địa chỉ.

Bài viết dưới đây sẽ giúp bạn hiểu rõ: cấu tạo, nguyên lý, tính năng, thông số kỹ thuật và hướng dẫn đấu nối chuẩn chuyên môn của Module điều khiển chuông báo cháy 24V TX7211 Tanda TNA.

1. Module điều khiển chuông báo cháy 24V TX7211 Tanda TNA là gì?

Module điều khiển chuông báo cháy 24V TX7211 Tanda TNA thuộc dòng Module I/O cao cấp của hãng Tanda, dùng trong các hệ thống báo cháy địa chỉ như TX7004. Thiết bị hoạt động như một bộ trung gian, nhận lệnh từ tủ trung tâm → kích hoạt các chuông/còi/đèn chớp thông thường → đồng thời giám sát tình trạng đường dây đầu ra.

Nói ngắn gọn:
➡️ TX7211 biến thiết bị thường thành thiết bị thông minh, đảm bảo mọi cảnh báo hoạt động đúng khi có sự cố.

2. Ưu điểm nổi bật của Module điều khiển chuông báo cháy 24V TX7211 Tanda TNA

Dưới đây là những điểm giúp Module điều khiển chuông báo cháy 24V TX7211 Tanda TNA trở thành lựa chọn phổ biến trong hệ báo cháy tại Việt Nam:

2.1. Kết nối và điều khiển chuông/còi thường dễ dàng

Module điều khiển chuông báo cháy 24V TX7211 Tanda TNA hỗ trợ tích hợp các thiết bị cảnh báo thông thường vào hệ thống địa chỉ, giúp:

• Giảm chi phí thiết bị.

• Tái sử dụng các thiết bị hiện có.

• Vẫn đảm bảo kích hoạt chính xác theo từng khu vực.

2.2. Chip xử lý MCU cho độ ổn định cao

Module điều khiển chuông báo cháy 24V TX7211 Tanda TNA có bộ xử lý riêng, đảm bảo:

• Giao tiếp chuẩn với tủ trung tâm.

• Địa chỉ nhận – gửi tín hiệu rõ ràng.

• Ít bị nhiễu hoặc xung đột thiết bị.

2.3. Tự động giám sát lỗi (Self-Diagnostic)

Module điều khiển chuông báo cháy 24V TX7211 Tanda TNA giám sát liên tục tình trạng:

• Hở mạch

• Ngắn mạch

• Mất tín hiệu

• Tháo thiết bị

Nhờ E.O.L.R 5.1kΩ, kỹ thuật viên dễ dàng phát hiện lỗi ngay lập tức.

2.4. 4 chế độ tín hiệu đầu ra

Module điều khiển chuông báo cháy 24V TX7211 Tanda TNACho phép tùy chọn chế độ báo động:

• Liên tục

• Nhấp nháy

• Ngắt quãng theo chu kỳ

• Xung theo tiêu chuẩn

Hệ thống cảnh báo nhờ đó linh hoạt theo từng khu vực trong công trình.

2.5. Khả năng chống nhiễu vượt trội

Công nghệ chống nhiễu đa cấp giúp TX7211:

• Hoạt động ổn định trong môi trường có nhiều thiết bị điện.

• Tránh báo lỗi giả hoặc kích hoạt sai.

2.6. Tương thích hoàn toàn với tủ TX7004

Đây là ưu điểm đặc biệt khi triển khai hệ thống báo cháy địa chỉ Tanda.

3. Thông số kỹ thuật của Module điều khiển chuông báo cháy 24V TX7211 Tanda TNA

4. Sơ đồ đấu nối Module điều khiển chuông báo cháy 24V TX7211 Tanda TNA

Module điều khiển chuông báo cháy 24V TX7211 Tanda TNA có các cổng kết nối chính:

4.1. Z1 Signal In/Out (+/-)

➡️ Kết nối Loop từ tủ trung tâm đi vào và đi ra.
➡️ Là đường giao tiếp lệnh và giám sát từ hệ địa chỉ.

4.2. D1/D2 – External Power Supply 24VDC

➡️ Kết nối nguồn ngoài để cấp điện cho chuông/còi.
➡️ Giúp đảm bảo công suất khi có nhiều thiết bị cảnh báo.

4.3. L+ / L- – Đầu ra chuông/còi thường

➡️ Kết nối lần lượt tới chuông/còi thông thường.
➡️ Cuối mạch bắt buộc lắp điện trở E.O.L.R 5.1kΩ.

4.4. Relay Output

Có thể dùng để điều khiển thiết bị ngoài nếu cần.

5. Ứng dụng của Module điều khiển chuông báo cháy 24V TX7211 Tanda TNA

Module điều khiển chuông báo cháy 24V TX7211 Tanda TNA này thường xuất hiện trong:

• Chung cư – nhà ở cao tầng.

• Nhà máy – kho xưởng.

• Trung tâm thương mại – siêu thị.

• Trường học – bệnh viện.

• Khách sạn – tòa nhà văn phòng.

Nhờ khả năng điều khiển thiết bị cảnh báo âm thanh/ánh sáng thông thường, TX7211 giúp công trình dễ dàng mở rộng hoặc nâng cấp hệ thống báo cháy.

Module điều khiển chuông báo cháy 24V TX7211 Tanda TNA được ứng dụng rộng rãi trong hầu hết các công trình dân dụng và công nghiệp nhờ khả năng kết nối chuông/còi thường nhưng vẫn đảm bảo quy trình giám sát – điều khiển của hệ báo cháy địa chỉ. Dưới đây là phân tích chi tiết từng lĩnh vực ứng dụng.

5.1. Ứng dụng trong chung cư – tòa nhà cao tầng

Trong hệ thống báo cháy của chung cư, việc truyền tín hiệu báo động rõ ràng và đồng nhất ở tất cả tầng là yếu tố quan trọng.
TX7211 giúp:

• Kết nối chuông/còi thường tại hành lang từng tầng.

• Đồng bộ tín hiệu báo cháy từ tủ trung tâm xuống từng khu vực.

• Giám sát liên tục đường dây, đảm bảo chuông/còi luôn trong trạng thái sẵn sàng.

• Dễ thay thế hoặc thêm mới thiết bị cảnh báo mà không ảnh hưởng toàn hệ thống.

Nhờ đó, hệ thống báo cháy trong chung cư hoạt động ổn định và giảm rủi ro mất tín hiệu.

5.2. Ứng dụng trong nhà máy – xưởng sản xuất – kho bãi

Môi trường nhà xưởng thường có:

• Nhiều thiết bị điện công suất lớn

• Khu vực rộng cần nhiều điểm báo động

• Yêu cầu tiếng chuông mạnh và liên tục

Module điều khiển chuông báo cháy 24V TX7211 Tanda TNA đáp ứng tốt vì:

• Hỗ trợ dòng báo động tới 500mA, đủ tải cho nhiều chuông/còi.

• Chống nhiễu điện từ đa cấp, hoạt động ổn định trong môi trường công nghiệp.

• Giúp phân vùng cảnh báo: chỉ kích hoạt khu vực xảy ra cháy thay vì toàn nhà máy.

• Cho phép sử dụng chuông/còi thường có cường độ lớn, giá rẻ, dễ thay thế.

Đây là lý do TX7211 được dùng rộng rãi trong nhà máy may, kho lạnh, xưởng cơ khí, khu công nghiệp…

5.3. Ứng dụng tại trung tâm thương mại – siêu thị

Các khu TTTM cần:

• Báo động rõ ràng nhưng không gây hỗn loạn quá mức

• Chủ động điều khiển chuông/còi theo khu vực

• Tích hợp nhiều thiết bị cảnh báo khác nhau

TX7211 hỗ trợ:

• Kích hoạt chuông/còi thường theo 4 chế độ: liên tục, ngắt quãng, nhấp nháy…

• Tương thích hoàn toàn với hệ Tanda TX7004 nên dễ mở rộng.

• Giám sát thiết bị cảnh báo trong từng gian hàng/tầng lầu.

• Gửi báo lỗi về tủ trung tâm khi chuông bị tháo hoặc hở mạch.

Nhờ đó, hệ thống báo cháy hoạt động an toàn – chính xác – linh hoạt, giảm thiểu hoang mang cho khách hàng khi có sự cố.

5.4. Ứng dụng tại bệnh viện – trường học – cơ sở công cộng

Đối với bệnh viện hoặc trường học, chuông/còi báo cháy phải:

• Hoạt động đúng thời điểm

• Không bị kích hoạt giả

• Đảm bảo tín hiệu rõ ràng trong các hành lang dài

• Giám sát liên tục để tránh sự cố không mong muốn

Module điều khiển chuông báo cháy 24V TX7211 Tanda TNA lý tưởng trong các môi trường này vì:

• LED báo lỗi nháy 2 lần giúp kỹ thuật viên kiểm tra nhanh.

• Đảm bảo các thiết bị cảnh báo luôn trong trạng thái hoạt động.

• Tương thích với nhiều vật tư PCCC phổ biến tại Việt Nam.

• Hoạt động ổn định trong mạng lưới nhiều tầng – nhiều phân khu.

5.5. Ứng dụng trong khách sạn – tòa nhà văn phòng

Đặc thù là cần:

• Tín hiệu báo cháy rõ ràng nhưng không quá gắt

• Khả năng kích hoạt phân vùng linh hoạt

• Thiết bị thẩm mỹ – dễ lắp đặt – ít bảo trì

TX7211 đáp ứng:

• Thiết kế nhỏ gọn, lắp trong hộp âm tường hoặc nổi.

• Điều khiển báo động từng tầng hoặc từng khu vực cụ thể.

• Giám sát chuông/còi theo tiêu chuẩn EN54-18.

• Hoạt động ổn định với thời gian bảo trì thấp.

Hệ thống báo cháy trong khách sạn hoặc văn phòng vì thế an toàn – thông minh – dễ quản lý hơn.

5.6. Ứng dụng trong công trình cải tạo – nâng cấp hệ báo cháy

Một trong những lý do TX7211 được kỹ thuật viên chọn nhiều là vì:

• Cho phép giữ lại chuông/còi thường hiện có.

• Không phải thay toàn bộ hệ thống cảnh báo.

• Đầu tư chi phí thấp nhưng vẫn đạt tiêu chuẩn cao.

• Dễ tích hợp vào hệ thống báo cháy địa chỉ khi nâng cấp từ hệ thường.

TX7211 hoạt động như “cầu nối” giúp công trình chuyển đổi từ hệ thường sang hệ địa chỉ mà không cần phá dỡ hoặc thay mới toàn bộ thiết bị hiện trường.

6. Vì sao nên chọn Module điều khiển chuông báo cháy 24V TX7211 Tanda TNA?

✔ Thiết kế thông minh – nhỏ gọn
✔ Đạt chuẩn EN54-18 (châu Âu)
✔ Tương thích tuyệt đối với hệ Tanda TX7004
✔ Cài đặt dễ – đấu nối nhanh
✔ Hoạt động ổn định, ít lỗi
✔ Giá thành hợp lý, phù hợp mọi công trình

Kết luận

Module điều khiển chuông báo cháy 24V TX7211 Tanda TNA là thiết bị quan trọng trong hệ thống báo cháy địa chỉ, giúp điều khiển chuông/còi/đèn chớp thông thường một cách thông minh, chính xác và an toàn. Với khả năng giám sát lỗi liên tục, chống nhiễu tốt và dễ cài đặt, TX7211 là lựa chọn tối ưu cho cả kỹ thuật viên lẫn chủ đầu tư.
