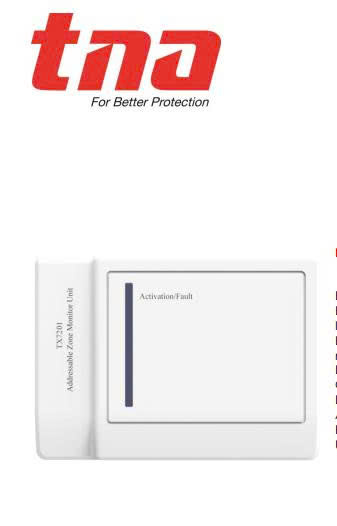

Module đầu báo thường cấp nguồn 24V TX7201 Tanda TNA Singapore

Giới thiệu chung về Module đầu báo thường cấp nguồn 24V TX7201 Tanda TNA

Trong hệ thống báo cháy hiện đại, các tủ trung tâm địa chỉ trở thành xu hướng chủ đạo bởi khả năng quản lý thông minh, báo cháy chính xác đến từng vị trí và hạn chế tối đa báo giả. Tuy nhiên, trên thực tế, rất nhiều công trình vẫn đang sử dụng đầu báo thường hoặc muốn tiết kiệm chi phí bằng cách kết hợp đầu báo thường với hệ thống địa chỉ.

Đó chính là lý do Module đầu báo thường cấp nguồn 24V TX7201 Tanda TNA ra đời. Đây là thiết bị giao diện thông minh thuộc dòng TNA của Tanda Singapore, có nhiệm vụ kết nối tối đa 16 đầu báo thường vào hệ thống báo cháy địa chỉ TX7004. Nhờ TX7201, các đầu báo thường rẻ hơn vẫn có thể hoạt động như một thiết bị địa chỉ với đầy đủ tính năng: giám sát, báo cháy, báo lỗi, báo tháo gỡ và định danh vị trí.

Nếu nói một cách dễ hiểu, TX7201 Tanda TNA giống như bộ chuyển đổi ngôn ngữ, giúp đầu báo thường có thể “giao tiếp” và “báo cáo địa chỉ” chính xác cho tủ trung tâm thông minh.

TÓM TẮT THÔNG TIN VỀ MODULE TX7201

Module đầu báo thường cấp nguồn 24V TX7201 Tanda TNA là một Interface Module thông minh được tích hợp vi xử lý MCU, có khả năng tự giám sát lỗi và truyền dữ liệu qua giao thức Loop TNA. Thiết bị này dùng để đưa đầu báo thông thường (conventional) vào hệ thống địa chỉ hiện đại mà không cần thay thế toàn bộ.

Module đầu báo thường cấp nguồn 24V TX7201 Tanda TNA phù hợp cho:

– Công trình muốn tiết kiệm chi phí khi chưa muốn thay toàn bộ đầu báo.
– Khu vực nhỏ chỉ cần đầu báo thường nhưng vẫn muốn quản lý địa chỉ.
– Các dự án cải tạo mở rộng hệ thống báo cháy.
– Công trình sử dụng tủ trung tâm địa chỉ TX7004.

I. TÍNH NĂNG CỐT LÕI & LỢI ÍCH MODULE ĐẦU BÁO THƯỜNG CẤP NGUỒN 24V TX7201 TANDA TNA

Phần này được trình bày chi tiết theo 3 cột: Tính năng, mô tả dễ hiểu và lợi ích thực tế cho kỹ thuật viên.

Chi Tiết Đấu Nối (Wiring Details)

TX7201 có các cổng kết nối rõ ràng để đảm bảo lắp đặt đúng:

• Z1 Signal In (+)/(-): Tín hiệu Loop Đầu vào từ tủ trung tâm hoặc module trước.

• Z2 Signal Out (+)/(-): Tín hiệu Loop Đầu ra đến module tiếp theo.

• P/N connect detectors: Cổng kết nối với các Đầu báo thường (Conventional Detectors) và Điện trở cuối đường dây (E.O.L.R).

• D1/D2 External Power Supply In (+)/(-): Cổng kết nối với Nguồn 24VDC bên ngoài để cấp điện cho các đầu báo thường.

• L+/L- Remote Indicator (+)/(-): Cổng kết nối với Đèn báo từ xa (thường là đèn báo trên cửa phòng) để hiển thị trạng thái báo cháy của khu vực.

1. Tính năng 1 – Tích hợp tối đa 16 đầu báo thường

Mô tả:
TX7201 kết nối được nhiều loại đầu báo thường khác nhau: đầu báo khói, đầu báo nhiệt, đầu báo beam, nút nhấn khẩn, chuông báo cháy…

Lợi ích:
– Tiết kiệm chi phí đầu báo địa chỉ đắt tiền
– Tận dụng các đầu báo thường có sẵn tại công trình
– Dễ triển khai, linh hoạt mở rộng

2. Tính năng 2 – Bộ xử lý MCU thông minh

Mô tả:
Không chỉ là module relay đơn giản, TX7201 có vi xử lý riêng để phân tích tín hiệu và xử lý lỗi.

Lợi ích:
– Giảm thiểu sai sót khi truyền tín hiệu
– Hoạt động ổn định trong môi trường nhiễu điện
– Cho phép kỹ thuật viên kiểm tra lỗi nhanh chóng

3. Tính năng 3 – Tự chẩn đoán lỗi thông minh

Mô tả:
Module đầu báo thường cấp nguồn 24V TX7201 Tanda TNA phát hiện các lỗi trên đường dây như:
– Hở mạch
– Ngắn mạch
– Tháo gỡ thiết bị
– Mất nguồn 24V cấp cho đầu báo

Lợi ích:
– Giảm thời gian bảo trì
– Xác định nhanh khu vực xảy ra sự cố
– Tăng độ tin cậy tổng thể của hệ thống

4. Tính năng 4 – Lọc nhiễu đa cấp

Mô tả:
TX7201 tích hợp bộ lọc nhiễu chống ảnh hưởng từ nguồn điện, máy hàn, thiết bị công nghiệp.

Lợi ích:
– Giảm báo động giả đáng kể
– Duy trì ổn định đường truyền ở khu công nghiệp
– An toàn hơn trong các môi trường có thiết bị công suất lớn

5. Tính năng 5 – Thiết kế nhỏ gọn, thẩm mỹ

Mô tả:
Kích thước module chỉ 108 x 86 x 38 mm, phù hợp lắp âm hoặc nổi.

Lợi ích:
– Lắp đặt trong phòng trang trí đẹp mà không ảnh hưởng mỹ quan
– Gọn nhẹ, thuận tiện bảo trì
– Dễ dàng bố trí trong tủ điện nhỏ

6. Tính năng 6 – Địa chỉ điều chỉnh tại chỗ

Mô tả:
Kỹ thuật viên có thể đặt địa chỉ từ 1 đến 254 bằng DIP switch.

Lợi ích:
– Cấu hình nhanh, không cần phần mềm
– Giảm thời gian thi công
– Tránh sai sót khi địa chỉ trùng nhau

7. Tính năng 7 – Tương thích 100% với TX7004

Mô tả:
TX7201 được sản xuất bởi Tanda – cùng hãng với tủ báo cháy địa chỉ TX7004.

Lợi ích:
– Hoạt động ổn định 100
– Không xung đột giao thức
– Bảo hành chính hãng đầy đủ

II. THÔNG SỐ KỸ THUẬT CHI TIẾT MODULE ĐẦU BÁO THƯỜNG CẤP NGUỒN 24V TX7201

Thông Số Kỹ Thuật Chính Module đầu báo thường cấp nguồn 24V TX7201 Tanda TNA (Technical Specification)

Dưới đây là bảng phân tích chi tiết từng thông số:

Cơ chế Lọc Nhiễu Sóng Đa cấp (Multilevel Wave Filtering Process): Trong môi trường công nghiệp hoặc các khu vực có nhiều thiết bị điện từ (ví dụ: mô-tơ, máy phát điện, cáp điện lực), nhiễu điện từ (EMI/RFI) có thể gây ra báo động giả (False Alarms). TX7201 sử dụng thuật toán lọc nhiễu tiên tiến, phân tích và loại bỏ các tín hiệu nhiễu không phải là báo cháy thực sự, đảm bảo rằng hệ thống chỉ kích hoạt khi có mối đe dọa thực sự.

• Dung lượng kết nối: Khả năng kết nối tối đa 16 đầu báo thường vào một Module duy nhất. Đây là một lợi thế lớn, cho phép tối ưu hóa chi phí lắp đặt module địa chỉ trong khi vẫn giám sát được một khu vực rộng lớn.

• Tính linh hoạt: Module có thể khớp với nhiều loại đầu báo thông thường khác nhau (đầu báo khói quang, đầu báo nhiệt cố định/gia tăng) từ các nhà sản xuất khác, miễn là chúng tương thích với điện áp hoạt động 24VDC của module.

1. Tiêu chuẩn EN54-18 Đây là tiêu chuẩn châu Âu dành cho thiết bị giao diện trong hệ thống báo cháy.
=> Đảm bảo TX7201 đạt độ an toàn, độ tin cậy và khả năng hoạt động chính xác trong mọi hệ thống.

2. Điện áp Loop: 16V – 28VDC Module lấy nguồn điều khiển từ vòng lặp TNA của tủ trung tâm.

3. Điện áp nguồn ngoài: 20–28VDC (thường là 24VDC) Nguồn này dùng để cấp cho các đầu báo thường.

4. Dòng điện chờ 1.3mA Module tiêu thụ rất ít năng lượng.

5. Điện trở cuối 5.1K (1/4W) Bắt buộc phải lắp EOLR để giám sát đường dây.

6. Địa chỉ: 1 – 254 => Dễ dàng cấu hình, linh hoạt trong mọi công trình.

7. Nhiệt độ hoạt động: -10°C đến +50°C Phù hợp với hầu hết môi trường trong nhà.

8. Kích thước: 108 x 86 x 38 mm Gọn, nhẹ, dễ lắp đặt.

9. Trọng lượng: 154g Không gây áp lực cho tủ điện.

III. CHI TIẾT ĐẤU NỐI MODULE ĐẦU BÁO THƯỜNG CẤP NGUỒN 24V TX7201 TANDA TNA

Module đầu báo thường cấp nguồn 24V TX7201 Tanda TNA có các cổng kết nối như sau:

1. Z1 Signal In (+/-):

Nhận tín hiệu từ loop của tủ trung tâm.

2. Z2 Signal Out (+/-):

Truyền sang module tiếp theo trên loop.

3. P/N – Kết nối đầu báo thường

Đây là cổng quan trọng nhất.
Dùng để kết nối tối đa 16 đầu báo thường và lắp điện trở cuối 5.1K ở cuối đường.

4. D1/D2 – Nguồn 24VDC ngoài

Cấp nguồn cho đầu báo thường.

5. L+/L- – Kết nối đèn báo cháy từ xa

Sử dụng khi cần hiển thị báo động ngoài hành lang hoặc cửa phòng.

IV. ỨNG DỤNG CỦA MODULE ĐẦU BÁO THƯỜNG CẤP NGUỒN 24V TX7201 TANDA TNA

Module đầu báo thường cấp nguồn 24V TX7201 Tanda TNA phù hợp với:

1. Công trình cải tạo Muốn giữ lại đầu báo thường nhưng nâng cấp lên hệ thống địa chỉ.

2. Khu vực ít đầu báo Như phòng máy, phòng kho nhỏ, nhà bảo vệ.

3. Nhà máy và khu công nghiệp Nhiều khu vực nhiều nhiễu điện, TX7201 giúp hạn chế báo giả.

4. Trung tâm thương mại, siêu thị Giúp quản lý từng khu vực rõ ràng hơn.

5. Khách sạn, tòa nhà văn phòng Giữ tính thẩm mỹ, dễ bảo trì.

V. LỢI ÍCH KHI SỬ DỤNG MODULE ĐẦU BÁO THƯỜNG CẤP NGUỒN 24V TX7201 TANDA TNA TRONG THỰC TẾ

1. Tiết kiệm chi phí đầu tư Thay vì mua đầu báo địa chỉ, bạn có thể tận dụng đầu báo thường.

2. Hoạt động như thiết bị địa chỉ TX7201 giúp báo vị trí chính xác từng khu vực.

3. Dễ bảo trì, sửa chữa Tự chẩn đoán lỗi giúp kỹ thuật viên xử lý nhanh.

4. Mở rộng hệ thống linh hoạt Có thể thêm đầu báo thường bất kỳ lúc nào.

5. Giảm báo giả Nhờ tính năng lọc nhiễu đa cấp.

VI. SO SÁNH MODULE TX7201 VỚI MODULE THÔNG THƯỜNG

VII. HƯỚNG DẪN LẮP ĐẶT MODULE TX7201 ĐÚNG KỸ THUẬT

Bước 1: Cắt điện hệ thống Đảm bảo an toàn khi thao tác.

Bước 2: Đặt địa chỉ module Sử dụng DIP switch từ 1–254.

Bước 3: Kết nối Loop In – Loop Out Đảm bảo đúng cực dương âm.

Bước 4: Kết nối đầu báo thường P/N cấp nguồn và tín hiệu đầu vào.

Bước 5: Gắn điện trở cuối đường Rất quan trọng để giám sát lỗi.

Bước 6: Kiểm tra lại toàn bộ Đảm bảo không nhầm dây.

VIII. LÝ DO NÊN CHỌN MODULE ĐẦU BÁO THƯỜNG CẤP NGUỒN 24V TX7201 TANDA TNA

• Hoạt động ổn định

• Giảm báo giả

• Dễ sử dụng

• Tương thích hoàn toàn hệ Tanda

• Tiết kiệm chi phí đáng kể

• Tự giám sát thông minh

• Độ bền cao, đạt chuẩn EN54

• Giá thành hợp lý so với hiệu năng

KẾT LUẬN: Module đầu báo thường cấp nguồn 24V TX7201 Tanda TNA là một thiết bị giao diện thông minh, linh hoạt và tiết kiệm chi phí, phù hợp cho cả công trình mới lẫn công trình cải tạo. TX7201 không chỉ giúp đầu báo thường hoạt động chính xác trong hệ thống địa chỉ mà còn mang đến nhiều lợi ích như giảm báo giả, dễ bảo trì, mở rộng nhanh và vận hành bền bỉ theo tiêu chuẩn châu Âu.

Nếu bạn cần tư vấn thêm về thiết bị này, muốn báo giá hoặc cần thiết kế hệ thống PCCC sử dụng TX7201, hãy nhắn tôi hoặc yêu cầu tôi mở rộng thêm nội dung nhé.
