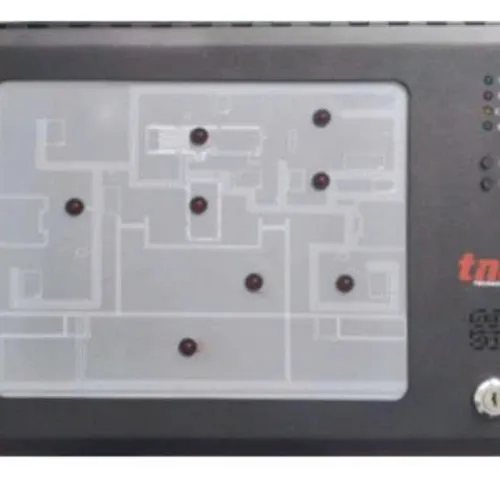

Tủ Hiển Thị Chương Trình Đồ Họa TX7331 TNA – Giải Pháp Giám Sát Trực Quan Cho Hệ Thống Báo Cháy Địa Chỉ TANDA

Tủ hiển thị chương trình đồ họa TX7331 Tanda TNA là một trong những thiết bị cao cấp của TANDA (T&A), được thiết kế để mở rộng khả năng giám sát, quản lý và hiển thị trạng thái hệ thống báo cháy địa chỉ trong các công trình lớn. Thiết bị này hoạt động như một màn hình phụ (Graphic Repeater Panel), cho phép hiển thị toàn bộ thông tin báo cháy, báo lỗi, giám sát… theo dạng đồ họa trực quan, giúp người vận hành nhanh chóng xác định vị trí và xử lý tình huống.

1. Giới thiệu tổng quan Tủ hiển thị chương trình đồ họa TX7331 Tanda TNA

TX7331 TNA là tủ hiển thị phụ chạy chương trình đồ họa, được bố trí ở các vị trí trực bảo vệ, phòng kỹ thuật hoặc các khu vực yêu cầu theo dõi hệ thống báo cháy mà không cần tiếp cận trực tiếp tủ trung tâm.

Thiết bị hoạt động song song với tủ trung tâm báo cháy địa chỉ TANDA thông qua đường truyền RS-485 hoặc mạng LAN tùy phiên bản, đảm bảo dữ liệu được đồng bộ theo thời gian thực.

Chức năng chính Tủ hiển thị chương trình đồ họa TX7331 Tanda TNA:

• Hiển thị bản đồ đồ họa toàn bộ công trình, chia khu vực, chia tầng.

• Hiển thị rõ ràng các trạng thái:

  • Báo cháy (Fire)

  • Báo lỗi (Fault)

  • Giám sát (Supervisory)

  • Tắt/Ngưng (Disable)

  • Kích hoạt thiết bị ngoại vi

• Cho phép điều khiển từ xa: Reset, Silence, Evacuate… (tùy cấu hình).

• Đồng bộ mọi sự kiện với tủ trung tâm chính.

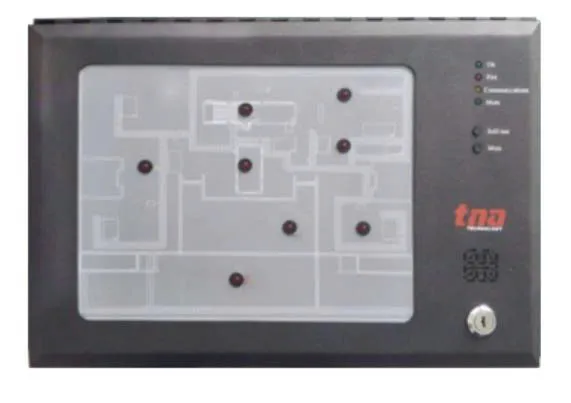

Tủ hiển thị chương trình đồ họa TX7331 Tanda TNA Bảng điều khiển lặp lại đồ họa thông minh được thiết kế với bộ vi xử lý MCU tích hợp và có thể phản hồi rơ-le nhanh chóng với tín hiệu hình ảnh và âm thanh đồng thời. Bảng điều khiển lặp lại này cũng có thể được lập trình để hiển thị khu vực từ Tất cả các khu vực đến một khu vực hoặc thiết bị cụ thể. Nó cũng có thể giám sát và chỉ thị các nhóm cũng như các thiết bị. Thiết bị được kết nối thông qua vòng lặp truyền thông của Tủ điều khiển thông minh Analog TX7004 cùng với các thiết bị và có thể lắp đặt lên đến 254 thiết bị trên mỗi vòng lặp. Bảng điều khiển lặp lại có thể được sử dụng bất cứ khi nào cần chuyển tiếp thông tin rơ-le đến nhiều điểm để thông báo cho nhân sự chủ chốt. Thiết bị có kích thước nhỏ gọn và thiết kế thẩm mỹ bổ sung cho các thiết kế tòa nhà hiện đại và kín đáo, tương thích với Tủ điều khiển Báo cháy Thông minh Analog TX7004, được sản xuất bởi nhà sản xuất duy nhất T&A, nhằm tránh vấn đề tương thích truyền thông địa chỉ.

Tính năng và Lợi ích (Features and Benefits)

• Màn hình LED báo động của từng thiết bị hoặc khu vực và nhóm

• Gửi tín hiệu báo động âm thanh với bảng điều khiển chính

• Có thể hiển thị tối đa 256 điểm báo động

• Có thể tải lên thông tin lỗi mặc định

• Được giám sát đầy đủ với chức năng Tự kiểm tra (Self-test)

• Bộ lắp ráp hoàn chỉnh với đèn LED, Vỏ hộp là tùy chọn

Thông số kỹ thuật Tủ hiển thị chương trình đồ họa TX7331 Tanda TNA (Technical Specification)

2. Cấu tạo – thiết kế của Tủ hiển thị chương trình đồ họa TX7331 Tanda TNA

Màn hình hiển thị Tủ hiển thị chương trình đồ họa TX7331 Tanda TNA :

• Màn hình màu TFT kích thước lớn (thường 7–10 inch tùy phiên bản).

• Giao diện đồ họa trực quan theo dạng sơ đồ mặt bằng.

• Hiển thị rõ biểu tượng từng thiết bị (đầu báo, nút nhấn, module…).

Bộ xử lý Tủ hiển thị chương trình đồ họa TX7331 Tanda TNA:

• Tích hợp MCU thông minh xử lý dữ liệu từ tủ trung tâm.

• Hỗ trợ xử lý song song nhiều sự kiện báo cháy.

Vỏ tủ Tủ hiển thị chương trình đồ họa TX7331 Tanda TNA:

• Thiết kế âm tường hoặc lắp nổi.

• Kiểu dáng thẩm mỹ, phù hợp công trình cao cấp.

3. Tính năng nổi bật của Tủ hiển thị chương trình đồ họa TX7331 Tanda TNA

3.1. Hiển thị đồ họa trực quan

Khác với tủ lặp thông thường chỉ hiển thị bằng ký tự, TX7331 TNA hiển thị:

• Sơ đồ chi tiết các tầng.

• Vị trí từng thiết bị báo cháy.

• Khu vực phát sinh báo cháy được làm nổi bật (màu đỏ).

• Cảnh báo lỗi được mã hóa màu sắc riêng.

3.2. Đồng bộ 1:1 với tủ trung tâm TANDA

Tất cả sự kiện đều được đồng bộ lập tức, bao gồm:

• Báo cháy đầu vào

• Trạng thái module

• Trạng thái điều khiển

• Lịch sử sự kiện (Event Log)

3.3. Cho phép điều khiển từ xa

Tùy thiết lập, tủ có thể thực hiện:

• Reset hệ thống

• Silence/Resound

• Evacuation (Điều khiển còi báo di tản)

• Khóa/mở khóa chức năng

3.4. Đa dạng giao thức kết nối

• RS-485 (chuẩn công nghiệp)

• Mạng LAN (TCP/IP) cho hệ thống lớn

• Hỗ trợ kết nối nhiều tủ hiển thị cùng lúc

3.5. Hỗ trợ ghi nhớ & lưu trữ dữ liệu

• Lưu toàn bộ lịch sử báo cháy và lỗi

• Quản lý theo thời gian thực

• Cho phép truy xuất và xem lại nhanh chóng

4. Ứng dụng của Tủ hiển thị chương trình đồ họa TX7331 Tanda TNA

TX7331 TNA lý tưởng cho các công trình lớn yêu cầu hệ thống giám sát tập trung, bao gồm:

4.1. Chung cư – tòa nhà cao tầng

• Giúp bảo vệ hoặc kỹ thuật viên dễ dàng theo dõi vị trí báo cháy từng tầng.

• Hiển thị bản đồ từng sảnh, hành lang, căn hộ.

• Tăng tốc độ phản ứng khi có sự cố.

4.2. Trung tâm thương mại – siêu thị

• Diện tích rộng với nhiều zone, hàng trăm đầu báo.

• Tủ đồ họa giúp xác định nhanh điểm cháy để triển khai phương án chữa cháy.

4.3. Nhà máy – khu công nghiệp

• Nhà xưởng lớn, nhiều khu vực nguy hiểm cháy nổ.

• Cần giám sát liên tục và phản hồi nhanh.

4.4. Bệnh viện – trường học

• Cấu trúc nhiều tầng, nhiều phòng nhỏ.

• Đảm bảo hiển thị trực quan để tránh nhầm lẫn khi xảy ra báo động.

4.5. Khách sạn – resort

• Nhiều khu vực riêng biệt: phòng, sảnh, nhà hàng, khu vui chơi.

• TX7331 TNA giúp nhân viên ứng trực xác định nhanh vị trí sự cố mà không phải đến tủ chính.

5. Ưu điểm khi sử dụng Tủ hiển thị chương trình đồ họa TX7331 Tanda TNA

• Thẩm mỹ – hiện đại, phù hợp các công trình cao cấp.

• Dễ sử dụng, không yêu cầu kỹ thuật viên chuyên sâu.

• Giảm thời gian xử lý sự cố nhờ hiển thị trực quan.

• Tăng khả năng quản lý khi có nhiều khu vực cần giám sát.

• Tối ưu chi phí mở rộng hệ thống mà không cần thay tủ chính.

Kết luận

Tủ hiển thị chương trình đồ họa TX7331 Tanda TNA là giải pháp nâng cao hiệu quả giám sát hệ thống báo cháy địa chỉ TANDA. Với khả năng hiển thị đồ họa trực quan, đồng bộ thời gian thực và điều khiển từ xa, thiết bị giúp người vận hành xử lý sự cố nhanh, chính xác và hiệu quả hơn.
